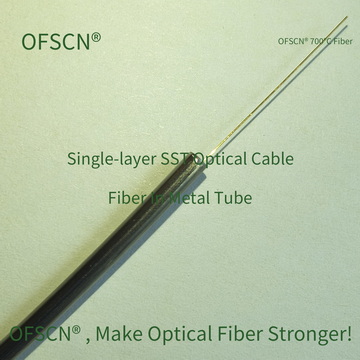

650/700°C SST-Glasfaserkabel - Goldbeschichtete Faser in Metallröhre (FIMT) - Kommunikations-/Sensor-Glasfaserkabel

Aliase: 650/700°C Gold-Coated Metal Armored Fiber, 650/700°C All-Metal Structured Sensing Cable, 650/700°C Legierung 825 Gold-Fiber Unit, 650/700°C Ultra-High Temp Hermetic Fiber Probe, 650/700°C Polymer-Free High-Temp Fiber Cable, 650/700°C Zero-Outgassing Optical Cable, 650/700°C Aero-Engine Thermal Sensing Fiber, 650/700°C Deep Geothermal Metal Armored Cable, 650/700°C Molten Metal Environment Fiber Sensor

1. Product Overview of OFSCN® 650/700 °C Ultra-High Temperature Fiber Optic Cable

Das OFSCN® 650/700 °C Ultra-High Temperature Fiber Optic Cable gilt als eines der höchstbewerteten Spezialkabel in der Glasfasersensorik-Branche. Es verfügt über eine einlagige nahtlose Metallrohr-Ummantelung (Standard Legierung 825), die OFSCN® Gold-coated Optical Fasernbeherbergt. Durch die Verwendung einer Metallbeschichtung anstelle von Polymeren vermeidet dieses Kabel Probleme wie Verdampfung, Ausgasung oder Verkohlung bei extremen Temperaturen. Mit Legierung 825 als Standardmantel bietet es außergewöhnliche Beständigkeit gegen Spannungsrisskorrosion und Oxidation, was es zur ersten Wahl für verteilte Sensorik in der Metallurgie, Luft- und Raumfahrt sowie in extrem tiefen Geothermiebohrungen macht.

2. Technical Parameters of OFSCN® 650/700 °C Ultra-High Temperature Fiber Optic Cable

3. Internal Fiber Configuration of OFSCN® 650/700 °C Ultra-High Temperature Fiber Optic Cable

Ausgestattet mit hochzuverlässigen goldbeschichteten Fasern, bei denen die Metallschicht hermetisch mit dem Glas verbunden ist:

• Fasertypen: * Einmodenfaser (SM): OFSCN® Gold-coated SM Fiber (Nennwert 700 °C)
  • Mehrmodenfaser (MM): OFSCN® Gold-coated MM Fiber (Nennwert 650 °C)
• Beschichtungsmaterial: Hochreines Gold (Au), das eine hervorragende chemische Stabilität und Wärmeleitfähigkeit bietet.
• Anschlussmöglichkeiten: Spezialisierte Metallfaser-Hochtemperaturabschlüsse oder Fusionsspleißen werden empfohlen.

4. DFOS Compatibility Analysis (Ultra-High Temp Optimized) of OFSCN® 650/700 °C Ultra-High Temperature Fiber Optic Cable

4.1 Verteilte Temperaturmessung (DTS) — Raman-Streuung

• Extreme Ausdauer: Goldbeschichtete Mehrmodenfaser blättert nicht ab und verfärbt sich nicht bei 650 °C, was die langfristige Stabilität der Raman-Rückstreusignale gewährleistet.
• Doppelte Wasserstoffbarriere: Die Kombination aus Legierung 825 und der Goldbeschichtung bietet einen 'Doppelschild' gegen Wasserstoffeintritt, der für die Aufrechterhaltung niedriger Dämpfung in extrem tiefen Öl- und Gasbohrungen entscheidend ist.

4.2 Distributed Temp. & Strain Sensing (DTSS) — Brillouin-Streuung

• Hochtemperatur-Strukturüberwachung: Die 700 °C SM-Sensoreinheit kann in Flugzeugturbinenabschnitten oder Hochdruckdampfleitungen eingesetzt werden.
• Mechanischer Schutz: Legierung 825 behält bei erhöhten Temperaturen eine hohe Steifigkeit bei, überträgt strukturelle Dehnungen präzise und schützt die Faser vor Mikrobiegungen unter 100 MPa Druck.

4.3 Verteilte akustische/Vibrationserfassung (DAS/DVS) — Rayleigh-Streuung

• Hochtreue Übertragung: Gold ist eine 'harte' Beschichtung mit einem mechanischen Modul, das Polymere bei weitem übertrifft. Bei 650/700 °C, werden Vibrationen durch das Alloy 825-Rohr und die Goldschicht ohne Kopplungsverlust auf den Faserkern übertragen.
• Akustische Stabilität: Löst das Problem des akustischen Kopplungsverlusts durch Polymerbeschichtungsversagen oberhalb von 300°C.

5. Sensing Technology Matching Matrix of OFSCN® 650/700 °C Ultra-High Temperature Fiber Optic Cable
