الألياف البصرية المطلية بالذهب - أحادي/متعدد/محافظة الاستقطاب ألياف بصرية مطلية بالذهب - ألياف بصرية مطلية بالمعدن للاستشعار والاتصالات
- العملة: دولار أمريكي، يورو، يوان صيني (هونغ كونغ)، دولار هونغ كونغ، دولار أسترالي، دولار كندي، جنيه إسترليني، ين ياباني، دولار نيوزيلندي، دولار سنغافوري، فرنك سويسري، كرونة دنماركية، زلوتي بولندي، كرونة سويدية، درهم إماراتي، بات تايلاندي
- اسم العلامة التجارية: OFSCN®, Unbranded products are available.
- التوفر: متوفر، طلب مسبق
هذا المنتج عبارة عن ألياف بصرية مطلية بالذهب، بطبقة طلاء مصنوعة من الذهب يمكنها تحمل درجات حرارة عالية تصل إلى 700/650 درجة مئوية ودرجات حرارة منخفضة تصل إلى -269 درجة مئوية. وهي متوفرة في خيارات أحادية الوضع أو متعددة الأوضاع، بأقطار قلب ألياف متعددة الأوضاع تبلغ 50/62.5 ميكرون، بتكوينات مؤشر خطوة أو مؤشر متدرج. قلب الألياف مصنوع من السيليكا.
الألياف البصرية المطلية بالذهب مناسبة للاستخدام في مختلف أسلاك التصحيح البصرية المقاومة لدرجات الحرارة العالية والمنخفضة، وذيل الألياف البصرية، وشبكات براج/أجهزة الاستشعار البصرية، وأجهزة الاستشعار البصرية الموزعة، وكابلات الاستشعار التي تنتجها شركة بكين داتشنغ يونغشنغ للتكنولوجيا المحدودة.
ملاحظة: محتوى هذه المادة هو للإشارة فقط. نظرًا لاختلاف دفعات الإنتاج، قد تكون هناك انحرافات طفيفة في المواصفات.
Product brand is OFSCN®.
OFSCN® Gold-coated بصري Fiber Structure:
 |
بصري نوع الألياف: متعدد الأوضاع الأبعاد الهيكلية: قلب الألياف/الغلاف/الطلاء: 50/125/155 ميكرومتر |
 |
بصري نوع الألياف: أحادي الوضع الأبعاد الهيكلية: قلب الألياف/الغلاف/الطلاء: 9/125/155 ميكرومتر |
 |
| الصورة الفعلية 1 |
OFSCN® Gold-coated بصري Fiber Parameter Table:
|
نوع المنتج |
مطلي بالذهب متعدد الأوضاع بصري ألياف |
مطلي بالذهب أحادي الوضع بصري ألياف |
|
معلمة المنتج |
المواصفات |
المواصفات |
|
الأداء الهندسي |
|
|
|
قطر القلب / قطر مجال الوضع: |
50 ميكرومتر ± 2% |
9.2 ميكرومتر ± 0.4 ميكرومتر @ 1310 نانومتر 10.4 ميكرومتر ± 0.5 ميكرومتر @ 1550 نانومتر |
|
عدم انتظام القلب |
≤ 6% |
—— |
|
قطر الغلاف |
125 ميكرومتر ± 2% |
125 ميكرومتر +1/-3 ميكرومتر |
|
خطأ التركيز بين القلب والغلاف: |
≤ 0.5 ميكرومتر |
≤ 0.5 ميكرومتر |
|
عدم انتظام الغلاف |
≤ 2% |
≤ 0.07 ميكرومتر |
|
قطر الطلاء |
155 ميكرومتر ± 10% |
155 ميكرومتر ± 10% |
|
عدم انتظام الطلاء |
≤ 6% |
≤ 6% |
|
التوهين @ 850 نانومتر |
≤ 10 ديسيبل/كم |
—— |
|
التوهين @ 1310 نانومتر |
≤ 8 ديسيبل/كم |
≤ 4 ديسيبل/كم |
|
التوهين @ 1550 نانومتر |
—— |
≤ 4 ديسيبل/كم |
|
شدة فحص الألياف/ قوة اختبار الألياف |
≥ 100 ألف رطل لكل بوصة مربعة |
≥ 100 ألف رطل لكل بوصة مربعة |
|
قوة الشد للألياف |
≥ 3.3 جيجا باسكال |
≥ 3.3 جيجا باسكال |
|
درجة حرارة التشغيل |
-269 إلى +650 درجة مئوية |
-269 إلى +700 درجة مئوية |
|
الفتحة العددية |
0.20 ± 0.02 |
—— |
| نصف قطر الانحناء (قصير المدى) |
200 ضعف نصف قطر الألياف |
200 ضعف نصف قطر الألياف |
|
نصف قطر الانحناء (طويل المدى) |
400 ضعف نصف قطر الألياف |
400 ضعف نصف قطر الألياف |
Features of OFSCN® Gold-coated بصري Fiber
- مقاومة درجات الحرارة القصوى: يعمل بشكل موثوق من -269 درجة مئوية إلى 700/650 درجة مئوية.
- الطلاء الذهبي: يوفر استقرارًا حراريًا ومتانة فائقة.
- خيارات متعددة الاستخدامات: متوفر في تكوينات أحادية الوضع (9/125/155 ميكرومتر قلب/كسوة/طلاء) ومتعددة الأوضاع (50/125/155 ميكرومتر قلب/كسوة/طلاء).
- اللب السيليكا: يضمن أداءً بصريًا ممتازًا.
- بناء متين: مصمم للبيئات الصعبة والقاسية.
Potential Application Scenarios & Industries
هذه الألياف البصرية المطلية بالذهب مناسبة بشكل مثالي للتطبيقات التي تفشل فيها الألياف التقليدية بسبب الظروف الحرارية القصوى.
Application Examples of OFSCN® Gold-coated بصري Fiber:
- الاستشعار في درجات الحرارة العالية: مراقبة العمليات في الأفران والغلايات والتوربينات والمفاعلات الكيميائية.
- الاستشعار/المراقبة في درجات الحرارة المنخفضة جدًا: تطبيقات في مصانع التسييل والفضاء وأبحاث الموصلية الفائقة حيث توجد درجات حرارة منخفضة للغاية.
- الاستشعار الموزع: لمراقبة درجة الحرارة والإجهاد لمسافات طويلة في خطوط الأنابيب والجسور والهياكل الجيولوجية.
- الأجهزة الطبية/البيولوجية: حيث يكون التعقيم في درجات حرارة عالية أو التشغيل في ظروف قاسية مطلوبًا.
- Aerospace & Defense: لأجهزة الاستشعار وروابط الاتصال في محركات الطائرات والمركبات الفضائية والمعدات العسكرية المعرضة لتغيرات سريعة وشديدة في درجات الحرارة.
- التحكم في العمليات الصناعية: المراقبة والتحكم في المسابك وتصنيع الزجاج ومعالجة المعادن.
- Oil & Gas Exploration: الاستشعار في قاع البئر لدرجة الحرارة والضغط في بيئات الحفر الصعبة.
- توليد الطاقة: المراقبة في محطات الطاقة النووية ومحطات الطاقة الحرارية وأنظمة الطاقة المتجددة.
Industry Examples of OFSCN® Gold-coated بصري Fiber:
- Aerospace & Defense
- Oil & Gas
- Industrial Automation & Process Control
- الطاقة (النووية والحرارية والجيوحرارية والمتجددة)
- Research & Development (Cryogenics, High-Temperature Physics)
- Medical & Pharmaceutical
- السيارات (استشعار حجرة المحرك)
- الهندسة المدنية (مراقبة الصحة الهيكلية)
- التعدين

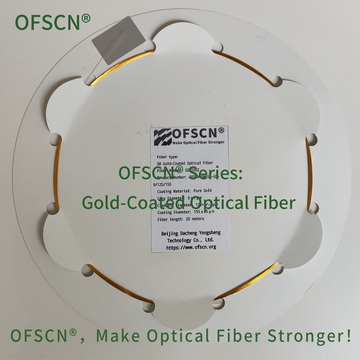

الشكل 1:
 |

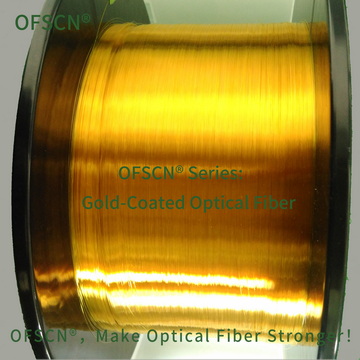

| صورة فيزيائية 2 |
الشكل 1:
 |
| صورة فيزيائية 2 |
الشكل 2:
 |
|
ألياف بصرية مطلية بالذهب مع إزالة جزء من طبقة الطلاء |
شركة بكين داشينغ يونغشنغ للتكنولوجيا المحدودة (short for DCYS) is a professional gold-plated fiber optic (optical fiber) manufacturer, offering parameters for single-mode/multi-mode/polarization-maintaining gold-plated optical fibers, coating stripping, temperature range for high and low temperature resistance, advantages and disadvantages, and other information. The brand of gold-plated fiber optics is 'OFSCN'. Bulk purchase, better price!
