كابل ألياف بصرية من الفولاذ المقاوم للصدأ بدرجة حرارة 200 درجة مئوية - ألياف داخل أنبوب معدني (FIMT) - كابل ألياف بصرية للاتصالات/الاستشعار

الأسماء المستعارة: FIST (ألياف داخل أنبوب فولاذي) - درجة حرارة 200 درجة مئوية،  200 درجة مئوية  كابل عالي الحرارة مغلف بالفولاذ المقاوم للصدأ غير الملحوم،  200 درجة مئوية  ألياف أنبوب معدني معزز بالبولي إيميد،  200 درجة مئوية  كابل استشعار عالي الحرارة للآبار،  200 درجة مئوية  ألياف مراقبة الأفران الصناعية،  200 درجة مئوية  ألياف فولاذ مقاوم للصدأ عالية الحرارة جاهزة لنظام DTS،  200 درجة مئوية  كابل ألياف عالي الحرارة محمي من الهيدروجين،  200 درجة مئوية  وحدة ألياف بصرية محكمة الإغلاق من الفولاذ المقاوم للصدأ،  200 درجة مئوية  كابل استشعار عالي الضغط من الفولاذ المقاوم للصدأ

1. Product Overview of OFSCN® 200 درجة مئوية  High-Temperature Fiber Optic Cable

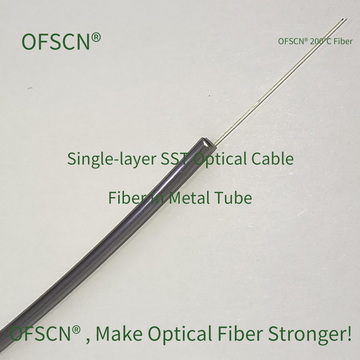

إن OFSCN® 200 درجة مئوية  High-Temperature Fiber Optic Cable هو كابل من درجة الاستشعار مصمم خصيصًا للبيئات الصناعية القاسية. يتميز بغلاف أنبوب فولاذي مقاوم للصدأ غير ملحوم أحادي الطبقة يحتوي على OFSCN® 200°C Polyimide (PI) coated الألياف. يجمع هذا الكابل بين الحماية الفائقة من الهيدروجين والحماية الميكانيكية العالية ونقل الإشارات الفيزيائية الحساسة، مما يجعله وحدة الاستشعار الأساسية المثالية لأنظمة الاستشعار البصري الموزع (DFOS)، بما في ذلك DTS و DAS و DSS.

2. Technical Parameters of OFSCN® 200 درجة مئوية  High-Temperature Fiber Optic Cable

3. Internal Fiber Configuration of OFSCN® 200 درجة مئوية  High-Temperature Fiber Optic Cable

يمكن تكوين الكابل بمرونة باستخدام ألياف واحدة أو أكثر عالية الجودة مغلفة بالبولي إيميد (PI):

• أنواع الألياف:

أحادي النمط: OFSCN® 200℃ SM Polyimide Optical Fiber

متعدد النمط: OFSCN® 200℃ MM Polyimide Optical Fiber

• مادة الطلاء: بولي إيميد (PI) عالي الحرارة، بسمك حوالي 15 ميكرومتر.
• التوصيل: متوفر مع موصلات عالية الحرارة FC/APC أو FC/PC مجهزة من المصنع، أو متوافق مع اللحام الاندماجي القياسي.

4. الاستشعار بالألياف البصرية الموزعة (DFOS) Compatibility of OFSCN® 200°C High-Temperature Fiber Optic Cable

هذا المنتج محسّن لتقنيات الاستشعار الموزع التالية:

4.1 استشعار درجة الحرارة الموزع (DTS) — يعتمد على تشتت رامان

هذا هو التطبيق الأكثر كلاسيكية ونضجًا لهذا الكابل، وعادةً ما يستخدم أليافًا متعددة النمط (MM).

• الحماية من الهيدروجين: في البيئات الكيميائية عالية الحرارة مثل آبار النفط والغاز، يعمل الأنبوب الفولاذي غير الملحوم كحاجز نهائي للهيدروجين، مما يمنع 'اسوداد الهيدروجين' ويطيل عمر النظام.
• استجابة حرارية سريعة: الأنبوب المعدني رقيق الجدار (0.2 مم–0.3 مم) يتمتع بمقاومة حرارية ضئيلة، مما يسمح بتغذية راجعة حساسة وفي الوقت الفعلي لتغيرات درجة الحرارة المحيطة.

4.2 Distributed Temp. & Strain Sensing (DTSS) — Based on تشتت بريلوين

يُستخدم لمراقبة الصحة الهيكلية لمسافات طويلة أو قياس معاملات الآبار العميقة، عادةً باستخدام الألياف أحادية الوضع (SM).

• القياس المفصول: يمكن وضع الألياف بطول زائد (حالة الأنبوب الفضفاض) لقياس درجة الحرارة النقية، وتجنب التداخل المتبادل من الإجهاد الميكانيكي.
• مراقبة الإجهاد: من خلال عمليات الربط المحكم المتخصصة، يسمح المعامل العالي للأنبوب الفولاذي المقاوم للصدأ بأن يعمل كوحدة استشعار إجهاد لمراقبة التشوه الهيكلي.
• الحماية من الضغط العالي: مقاومة ضغط 100 ميجا باسكال تضمن دقة الإشارة حتى تحت الضغط الهيدروستاتيكي أو الجانبي الشديد.

الاستشعار الصوتي/الاهتزازي الموزع (DAS/DVS) — بناءً على تشتت رايلي

يستخدم قياس انعكاس المجال الزمني البصري الحساس للطور (φ-OTDR) لكشف الاهتزازات، عادةً باستخدام الألياف أحادية الوضع (SM).

• الاقتران الصوتي: الصلابة العالية للأنبوب الفولاذي المقاوم للصدأ غير الملحوم تنقل الاهتزازات الخارجية (مثل التسريبات أو النشاط الزلزالي) بكفاءة إلى الألياف الداخلية.
• ميزة الطلاء الرقيق: طلاء البولي إيميد (PI) بسمك 15 ميكرومتر أرق بكثير من البوليمرات التقليدية، مما يقلل بشكل كبير من امتصاص الإشارة الصوتية ويحسن دقة الاستشعار.

5. Sensing Technology Matching Matrix of OFSCN® 200 درجة مئوية  High-Temperature Fiber Optic Cable
