كابل ألياف بصرية إس إس تي 85 درجة مئوية - ألياف داخل أنبوب معدني (إف آي إم تي) - كابل اتصالات/استشعار بصري
- العملة: دولار أمريكي، يورو، يوان صيني (هونج كونج)، دولار هونج كونج، دولار أسترالي، دولار كندي، جنيه إسترليني، ين ياباني، دولار نيوزيلندي، دولار سنغافوري، فرنك سويسري، كرونة دنماركية، زلوتي بولندي، كرونة سويدية، درهم إماراتي، بات تايلاندي
- اسم العلامة التجارية: OFSCN®, Unbranded products are available.
- التوفر: متوفر، طلب مسبق
الأسماء المستعارة: Armored Micro SST Fiber Cable, Rodent-Proof Metal Tube Fiber Cable, Hermetic Stainless Steel Fiber Unit, FIST (Fiber In Steel Tube) Cable, Ultra-Slim Seamless SST Sensing Cable, Single-Layer SST Optical Unit, Utility Gallery Specialty Fiber Cable, Subsea-Rated SST Fiber Sensing Cable, Structural Health Monitoring (SHM) Fiber Cable

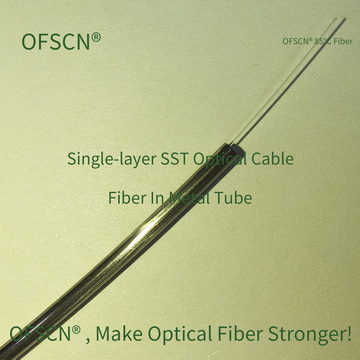

1. Product Overview of OFSCN® 85°C Seamless Steel Tube Fiber Cable
إن OFSCN® 85°C Seamless Steel Tube Fiber Optic Cable هو كابل محمي من الدرجة الصناعية يتميز بتغليف أنبوب فولاذي مقاوم للصدأ غير ملحوم أحادي الطبقة. يضم الكابل أليافًا عالية الأداء OFSCN® standard اتصال fibers (أحادية الوضع أو متعددة الأوضاع) داخل حاجز فولاذي مقاوم للصدأ عالي القوة. مصمم ليحل محل الكابلات البلاستيكية التقليدية في البيئات الصناعية القاسية، فهو يحل مشكلات مثل تلف القوارض، والحساسية للضغط الجانبي، ودخول الرطوبة، مما يوفر حماية بنسبة 100% من بخار الماء ومتانة ميكانيكية استثنائية.
 |
 |
 |
2. Technical Parameters of OFSCN® 85°C Seamless Steel Tube Fiber Cable
|
المعلمات الرئيسية |
المواصفة أ (2.0 مم) |
المواصفة ب (3.0 مم) |
خيارات مخصصة |
|
القطر الخارجي (أو دي) |
2.0 مم |
3.0 مم |
1/8 بوصة (3.175 مم) / 1/16 بوصة (1.58 مم) |
|
سمك الجدار |
0.2 مم |
0.3 مم |
مخصص حسب المتطلبات |
|
مادة الأنبوب |
304 إس إس (افتراضي) / 316 إل |
304 إس إس (افتراضي) / 316 إل |
فولاذ مقاوم للصدأ 304 / 316 إل |
|
الوزن النظري |
~8.96 كجم/كم |
~20.14 كجم/كم |
يختلف حسب القطر |
|
قوة الشد |
> 550 N |
> 1200 N |
سعة تحميل ميكانيكي فائقة |
|
مقاومة السحق |
> 100 MPa |
> 100 MPa |
Rated for heavy loads & hydrostatic pressure |
|
درجة حرارة التشغيل |
من -40 إلى +85 درجة مئوية |
من -40 إلى +85 درجة مئوية |
نطاق قياسي من الدرجة الصناعية |
|
الحد الأدنى لكمية الطلب (إم أو كيو) |
1000 متر |
1000 متر |
مثالي لمشاريع الهندسة واسعة النطاق |
3. Internal Fiber Configuration of OFSCN® 85°C Seamless Steel Tube Fiber Cable
The cable can be flexibly configured with one or more high-quality OFSCN® اتصال fibers:
- أحادي الوضع (إس إم):
الافتراضي: OFSCN® G.652D Optical Fiber (للاستخدام العام)
اختياري: OFSCN® G.657A2 / B3 Optical Fiber (فائق المقاومة للانحناء)
- متعدد الأوضاع (إم إم): OFSCN® MM Optical Fiber (OM2/OM3/OM4 available)
- الاتصال: متوافق مع موصلات إف سي/بي سي أو إف سي/إيه بي سي القياسية، أو اللحام الاندماجي القياسي.
4. DFOS Compatibility Analysis of OFSCN® 85°C Seamless Steel Tube Fiber Cable
على الرغم من العمل في نطاقات درجات حرارة قياسية، فإن هيكل 'الأنبوب الفولاذي غير الملحوم' يوفر مزايا فريدة للاستشعار البصري الموزع (دي إف أو إس):
4.1 استشعار درجة الحرارة الموزع (دي تي إس) — تشتت رامان
- المراقبة الصناعية: كافٍ لمراقبة درجة حرارة البيئة في أنفاق الطاقة، أو أرفف الكابلات، أو صالات المرافق.
- الحماية المحكمة: يمنع الأنبوب غير الملحوم 100% من بخار الماء، مما يضمن عدم تعرض الألياف لزيادة التوهين على المدى الطويل بسبب الرطوبة في الظروف الرطبة.
4.2 Distributed Temp. & Strain Sensing (DTSS) — تشتت بريلوين
- المراقبة الهيكلية: يسمح المعامل العالي للفولاذ المقاوم للصدأ 304 بالتشوه المتزامن مع الهياكل الكبيرة مثل السدود والجسور وأساسات الركائز.
- الحماية من الضغط العالي: في الهندسة الهيدروليكية في المياه العميقة، تضمن مقاومة السحق البالغة 100 ميجاباسكال بقاء الألياف الداخلية غير متأثرة بالضغط الجانبي، مما يحسن دقة قياس الإجهاد.
4.3 استشعار الصوت/الاهتزاز الموزع (دي إيه إس/دي في إس) — تشتت رايلي
- النقل الصلب: الغلاف المعدني حساس للغاية للاهتزازات عالية التردد. مقارنة بالأغلفة البلاستيكية الناعمة، ينقل أنبوب 304 الاهتزازات الخارجية (الحفر أو الاقتحام أو التسريبات) إلى الألياف الداخلية بدقة أعلى بكثير.
- الحماية من القوارض والآفات: يوفر التغليف المعدني حماية فيزيائية ضد التدمير في المنشآت تحت الأرض، مما يجعله مثاليًا لأمن المحيط.
5. Sensing Technology Matching Matrix of OFSCN® 85°C Seamless Steel Tube Fiber Cable
|
تقنية الاستشعار |
المبدأ |
الألياف الموصى بها |
المزايا الرئيسية |
|
دي تي إس |
تشتت رامان |
متعدد الأوضاع (MM) |
عمر طويل، مقاوم للرطوبة; مثالي لمراقبة صالات المرافق. |
|
DAS / DVS |
تشتت رايلي |
G.652D / G.657B3 |
غلاف معدني عالي الصلابة; توصيل اهتزاز فائق للأمن. |
|
BOTDA / R |
تشتت بريلوين |
G.652D / G.657B3 |
مقاومة عالية للسحق; تشوه متزامن لصحة الهيكل. |
|
اتصال |
نقل الإشارات |
G.652D / G.657B3 |
حماية من درجة الدروع; يضمن استقرار الرابط في الظروف القاسية. |
DCYS is a professional manufacturer of high-temperature resistant optical fiber temperature measurement cables, providing information on the performance of seamless steel tube sheaths for high-temperature resistant optical fiber temperature measurement cables, the impact of the operating environment on high-temperature الألياف, long-term temperature measurement working time, applications, and testing conditions etc.. The brand of high-temperature resistant optical fiber temperature measurement cables is 'OFSCN'. Buy in bulk and get better prices!
